駒形橋は都道上野月島線が隅田川を渡る橋で、関東大震災の復興で昭和2年に架けられました。 橋詰の制約で側径間のアーチを小さくせざるを得ないところ、中央径間のアーチのライズを高くしてバランスを取ったシルエットが特徴的です。
駒形橋の諸元等

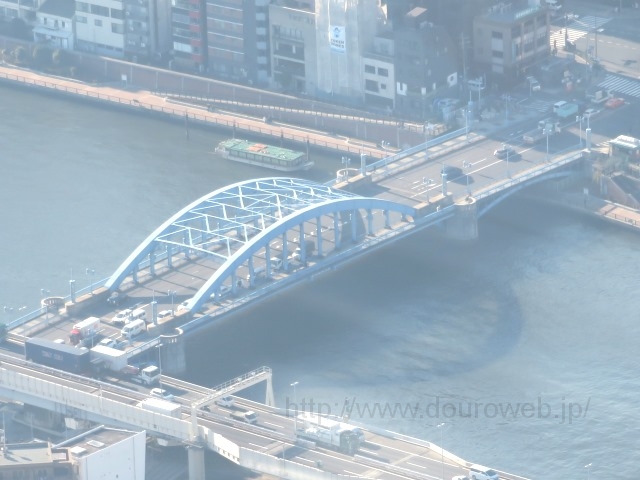

駒形橋
図表出典〕東京都、東京都の橋、2005、P.15
駒形橋（こまがたばし）は、浅草通りを道なりに進むと通る都道上野月島線（うえのつきしません）が隅田川（すみだがわ）を渡る橋梁で、関東大震災の復興事業で内務省復興局が新設し、東京市に移管したソリッドリブタイドアーチ橋です 1) 。
- 橋梁名 ‥ 駒形橋
- 道路名 ‥ 都道463号線（上野月島線、補助第103号線）
- 所在地 ‥ 東京都台東区雷門（かみなりもん）二〜墨田区東駒形（ひがしこまがた）一
- 開通年月日 ‥ 昭和2年（1927）6月25日
- 橋長×幅員 ‥ 146.3m×22.0m
- 型式（中央径間） ‥‥ 下路式ソリッドリブタイドアーチ橋
- 型式（側径間） ‥‥‥ 上路式ソリッドリブアーチ橋
駒形橋の建設
駒形橋の横景
写真出典〕当サイト撮影（R2.7）
駒形橋の橋上
写真出典〕当サイト撮影（R1.11）
駒形橋の歩道
写真出典〕当サイト撮影（R5.11）
駒形橋は、関東大震災の復興計画で従来は吾妻橋を通っていた幹線道路が、現在の補助第103号線にあたる道路に移ったために新設された橋です。 両岸ともすぐ近くに江戸通りや清澄通りとの交差点があって橋台部で橋の路面の高さを上げることが難しいため、側径間は径間を狭めて上路式の小さなアーチ橋とし、側径間の倍の支間となった中央径間は下路式の大きなアーチ橋になっています。
基礎は地盤が良いので鉄矢板で締め切って杭打ちを行い、橋脚や橋台は鉄筋コンクリートを花崗石で化粧しています。 橋脚上にはバルコニーが設けられています。 上部構造のアーチは、側径間のアーチはライズを低く、中央径間のアーチはライズを高くして橋脚での水平反力のバランスを取ったことにより、独特の外観を形成しています 1) 2) 3)。
1) 帝都復興事業誌 土木篇(上巻)（昭和6年、国会図書館デジタルコレクション、P.345）
2) 復興橋梁資料室（Bridge Watching）
3) 橋梁設計図集 第二輯 駒形橋（復興局土木部橋梁課編、シビル社、昭和3〜4年発行、土木学会図書館）
4) 橋梁設計図集 第二輯 駒形橋 設計図（復興局土木部橋梁課編、シビル社、昭和3〜4年発行、 〃 ）
5) 駒形橋(口絵)（ 森川 三郎、土木建築工事画報、第3巻第11号）
文化的意義
駒形橋
写真出典〕当サイト撮影（H29.12）
駒形橋は都選定歴史的建造物に選定されており、その概要は『橋の中央部と左右の床板の下側にアーチのある橋』とされています 1) 。
景観デザインとしては『小振りの上路アーチを両サイドに従え、中央に下路アーチを配した本橋は、シルエットバランスが良好である。 更にバルコニーを兼ねた橋脚の形態処理が、規範的で美しい。 バルコニーや橋灯・高欄などのデザインはヴィクトリア調である。』との評価を受けています 2) 。
駒形橋のライトアップ
写真出典〕当サイト撮影（R3.12）
ライトアップは令和元年（2019）8月に、アーチ部は白色系のライン照明、垂直方向の吊り材は白色光で照らし上げる照明が整備されました 3) 4) 。
1) 25 駒形橋（都選定歴史的建造物 一覧）
2) 橋梁分野 選定候補リスト（景観デザイン規範事例集（道路・橋梁・街路・公園編））
3) 隅田川に映える橋のライトアップ（東京都建設局）
4) 隅田川橋梁群のライトアップ（ 〃 ）
